HSL-300水下伽瑪能譜監測系統主要用于水下人工放射性核素連續監測，滿足核應急要求，是極端靈敏的水放射性定性、定量監測儀器。采用大體積水放射性連續監測譜儀由4升（可選2升）圓柱形或者平板型NaI探測器，能譜采集、處理、報警終端等組成，如圖1。從探測效率角度精心設計的大體積NaI平板探測器有助于降低人工放射性核素的探測限，圖2為同樣4升平板探測器和圓柱探測器在500m³水中的探測效率比較。

從原理上看，核素識別的靈敏度遠遠高于劑量率報警。在核素識別方面采用粒子到達的時間分析、模糊聚類結合能譜分析的技術，極大地提高了降低了人工放射性核素的判斷限。當采用4升的平板NaI探測器時，對水中¹³⁷Cs的判斷限值可以達到5Bq/m³，誤識別率極低。同時也采用了新一代天然本底扣除技術對人工放射性核素進行報警。

對水中放射性進行連續監測，數據終端顯示水中劑量率隨時間變化曲線、計數率隨時間變化曲線、能譜瀑布圖、5分鐘累積能譜，當識別到人工放射性核素時報警、計數率區域積分計數平衡被打破時報警、劑量率超過設定閾值時報警。

探測器用金屬外殼封裝，可潛水深度達50m，整套系統防水設計，測量和報警全自動操作，是一套“交鑰匙”系統。

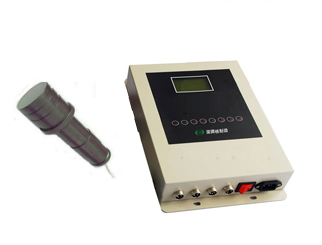

圖1 大體積NaI水放射性連續監測譜儀

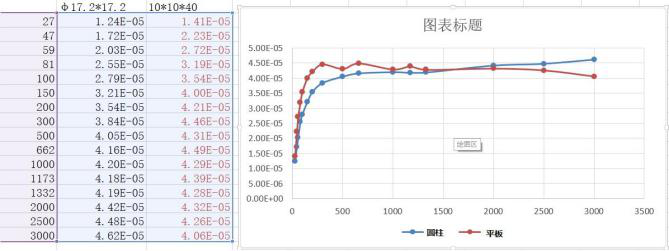

圖2 不同形狀4升 NaI探測器水下探測效率比較

應用領域

可應用于自來水廠、環保部門等的水放射性監測，可應用于部隊在作戰、核應急條件下的水放射性檢測，以及其他涉核單位、重要部門的水放射性測量。

典型性能指標

晶體：4升（10cm×10cm×40cm）NaI晶體，或者φ17×17cmNaI晶體；

多道：1024道；

能量分辨率：小于8%（@661.7keV）；

封裝材料：鋁合金；

最大潛水深度：50米；

人工放射性核素識別靈敏度：小于5Bq/m³（¹³⁷Cs）；探測限比較低。

顯示終端：平板計算機，觸摸屏操作；

報警方式：人工放射性核素識別報警、NNBR報警和劑量率超閾值報警。

技術特點

專門的探測器結構設計，提高探測效率；

采用模糊聚類等新技術，極大地降低了人工放射性核素的判斷限，且誤識別率很低；

大屏幕觸摸屏顯示，全中文界面。

功能介紹

能譜采集及分析軟件由系統設置、能譜采集、能譜顯示、數據保存及打印、單道址分析(具有核素識別功能)、ROI分析、能量刻度七部分構成。

系統設置：根據所使用的探頭，設置合適的高壓、增益、低閾等。

能譜采集：進行定時、定量或無限制采集，可選擇不同的位數。

能譜顯示：將能譜數據以線性或?qū)?shù)形式顯示，并可進行X軸和Y軸的放大。

數據保存及打印：將能譜數據以二進制或文本方式保存，并可打印。

單道址分析：顯示當前道址的計數、能量（進行系統能量刻度后），并在添加了核素庫后，可進行核素識別。

ROI分析：可創建多個ROI，每個ROI均可計算半高寬、分辨率、面積等。

能量刻度：進行能量線性刻度。
